有機溶劑是能溶解一些不溶于水的物質（如油脂、蠟、樹脂、橡膠、染料等）的一類有機化合物，其特點是在常溫常壓下呈液態，具有較大的揮發性，在溶解過程中，溶質與溶劑的性質均無改變。

有機溶劑的種類 有機溶劑的種類較多，按其化學結構可分為10大類：

①芳香烴類：苯、甲苯、二甲苯等；

②脂肪烴類：戊烷、己烷、辛烷等；

③脂環烴類：環己烷、環己酮、甲苯環己酮等；

④鹵化烴類：氯苯、二氯苯、二氯甲烷等；

⑤醇類：甲醇、乙醇、異丙醇等；

⑥醚類：乙醚、環氧丙烷等；

⑦酯類：醋酸甲酯、醋酸乙酯、醋酸丙酯等；

⑧酮類：丙酮、甲基丁酮、甲基異丁酮等;

⑨二醇衍生物:乙二醇單甲醚、乙二醇單乙醚、乙二醇單丁醚等；

⑩其他：乙腈、吡啶、苯酚等。

有機溶劑因其物理特性，常用智能型渦輪流量計或者機械式金屬浮子流量計來測量。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

定貨時應明確 ?：

流量計的型號，并確認該型號所表示的涵義與您所要求的公稱通徑、結構形式、?公稱壓力、流量范圍、精度等級、溫度范圍、防爆要求、防腐性能等相符。 ?? 需我公司配置的附件，如電纜、管道法蘭、螺栓等。 ?

為了協助您更好的選型，若有可能請提供流體名稱及理化特性（如粘度、密度、??腐蝕性等），壓力、溫度及流量的常用值、最大值、最小值等。?

?

有機溶劑用渦輪流量計：

技術參數：

? ? ?★?測量范圍：0.01m3/h～1800m3/h

? ? ?★?口徑: DN0.5 mm～300mm

? ? ?★?最高工作壓力: 可達35MPa

? ? ?★?精度等級: 0.2 ?0.5 ?1.0級

? ? ?★?環境溫度 -20℃～55℃;

? ? ?★?相對溫度：5%～95%

? ? ★?被測介質溫度：-20℃～120℃, 最高可達160℃

? ? ★大氣壓力：86Kpa～106Kpa

? ? ★防爆等級：ibⅡBT4

? ? ★信號傳輸距離：傳感器至顯示器的距離可達1000m

?

?

有機溶劑用渦輪流量計保證精度測量范圍：

? ? ? ? ? ? ? ? ??

?

?

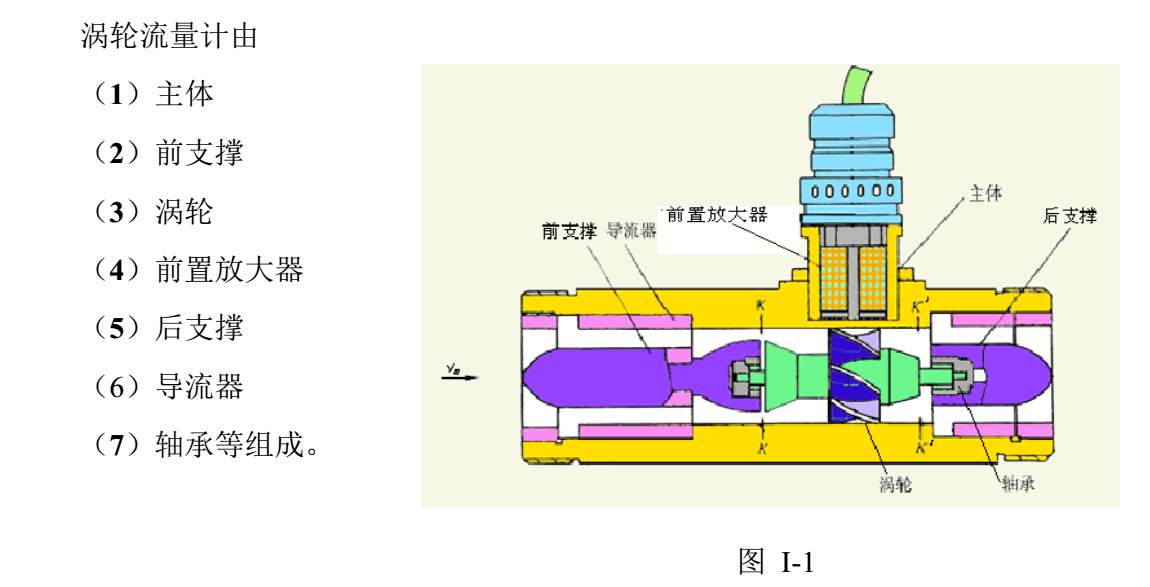

有機溶劑用渦輪流量計結構與組成

?前置放大器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發?生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ?在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成?正比。兩者的比值稱為儀表常數以“K ”（次/L ）表示。由實流標定得到每臺流量?計的儀表常數值。將流量計測得的脈沖頻率f 和脈沖總數N ，分別除以該流量計的?儀表常數K，便可求得

瞬時流量q （L/s ）和累積流量Q ?（L ）。即：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?q = ??/K ? ?(L /s ) ………………………………… …… ?（4-1） ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Q = N/K ? ? （L ）……………………………………… ?（4-2 ） ?

?

?

?

選型說明

?

?

?

?

?

? ? ??流量計運行前的檢查 ?

?（1） 確認管道已清洗干凈，須再清洗時，應讓清洗液通過旁通管道，不得通過?傳感器 ?

?（2 ） 確認各輔助裝置配置和安裝正確 ?

?（3 ） 確認電路接線正確 ?

?（4 ） 確認管路無泄漏,流量計下流調節閥調節靈便，關閉時無泄漏 ?

?（5 ） 緩緩打開流量計傳感器下游調節閥，確認流量計顯示正常 ?

?（6 ） 確認管道支撐可靠，在最大流量下無振動 ?

?（7 ） 確認流量計下游壓力大于Pmin ?

?（8 ） 確認旁通閥門無泄漏 ?

?

?

?故障以及排除方式：

?

?

渦輪流量計樣品實際拍攝：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（渦輪流量傳感器不同規格不同連接方式）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （配套使用放大器，脈沖輸出）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（全四氟材質）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （DN2mm 渦輪流量計）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（全四氟材質 法蘭連接）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （304不銹鋼 ? 法蘭連接）

?

?

有機溶劑也可以用金屬浮子流量計來測量：

金屬浮子流量計詳細介紹：http://www.xgtsp.com/chanpin/detail/67

說明書下載：http://www.xgtsp.com/xiazai/detail/120

?

?

?
