差壓式蒸汽流量計有多種：孔板流量計、V錐流量計、平衡流量計、噴嘴流量計、德爾塔巴流量計等多種，各有各的優勢。

差壓式蒸汽流量計優勢：

★?節流式差壓流量計中的標準孔板結構簡單，易于復制，簡單牢固，性能穩定可靠，價格低廉，無需校準就可使用，這是最大的優勢；

★ 使用范圍廣泛，即使用于單相流體，也使用于 部分混相流：汽固、汽液、固液 等；

★ 高溫、高壓、大口徑和小流量場合 使用佼佼者；

★ 對振動不敏感，抗干擾能力強。

?

差壓式蒸汽流量計（多以噴嘴、德爾塔巴類）局限性：

★ 測量精度在流量計中屬于中等水平，由于眾多因素影響，精度難以提高；

★ 范圍度窄，由于儀表差壓信號與流量是平方關系，一般范圍僅在3:1 ~ 4:1 ；

★ ?現場安裝條件要求較高，一般要求較長的直管段（指孔板、噴嘴等），現場難以滿足；

★ 節流裝置與差壓儀表之間的連接管線為薄弱環節，易產生泄露、堵塞、凍結或者信號失真等情況；

★ 最近幾年發展起來的一體化差壓式流量計（如V錐流量計、一體化孔板流量計等）大大縮短了引壓管線，減少了這方面缺陷；

★ 壓損大。（指孔板、噴嘴）

?

?

高溫蒸汽流量計--差壓式V錐蒸汽流量計

差壓式蒸汽流量計中，V錐流量計的應用，克服了差壓類流量計的諸多缺陷，可以說是差壓類流量計中的佼佼者。這里舉例說明V錐蒸汽流量計。

V型錐蒸汽流量計優勢：

★?精度高：+-0.5%，當定制β<0.55的V錐體時，***高精度可達+-0.1%

★?重復性好：0.1%

★?輸出差壓穩定：V錐體尾部負壓端波動小

★?具有自整流功能：可測混相流

★?具有自清掃功能：無雜物滯留，適用于臟污流測量

★?長期穩定性好：流體被逐漸收縮到管道內邊壁，對V錐體磨損小

★?可測高溫流體：<850℃，其它流量計很難測量這樣高溫度的流體

★?測量下限低：輸出差壓***小值25Pa

★?量程比寬：可達10：1～50：1

★?永久壓損小：只有孔板的1/3～1/2

常用型號推薦：DQZ-A500B16SRFWGB，

說明:公稱通徑DN500,介質：蒸汽，流量：（待提供）,溫度：250℃，中溫型，額定壓力：1.6kpa，,準確度等級:±0.5%，重復性：0.1%。材質：表體和法蘭為20#碳鋼，V錐錐體為304不銹鋼，附件含：材質為304的三閥組一個，針型閥二個，引壓管組件二根。

配件：差壓變送器、流量積算儀

蒸汽V錐流量計選型所需參數：

1.介質名稱

2.管道口徑、材質

3.正常工作流量、最大流量和最小流量

4.正常工作壓力、最高工作壓力

5.正常工作溫度、最高溫度、最低溫度

6.流體工作密度或標況密度

7.各混合流體的體積百分比

注明：V錐流量計是根據客戶報過來的數據進行專門設計的，因此上述參數是制造廠在生產之前進行詳細計算的基礎，沒有這些參數，很難制作一臺符合用戶要求的V錐流量計。制造廠根據上述參數，計算出V錐流量傳感器的差壓值（差壓變送器的量程范圍）。這些工作是在制造廠有專業工程師進行計算完成的。

?

技術參數:

★?精度等級：0.5級
★?工作壓力：0-40Mpa
★?工作溫度：-40-850℃??量程比在10：1到 50：1之間
★?環境溫度：-30-60℃
★?管道內徑：6-3000mm
★?輸出信號：4-20mA

★?供電電壓：24V DC
★?適用介質：幾乎適用于所有氣體、液體、蒸汽介質

產品結構材料材質：

? ? ? ?★外表涂層

? ? ? ??★防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇

? ? ? ??★供電電源（差壓變送器）：12-24VDC

? ? ? ??★輸出信號（差壓變送器）：4-20mA或HART協議

? ? ? ??★顯示及輸出

?

? ? ? ? ?

樣品展示：

?

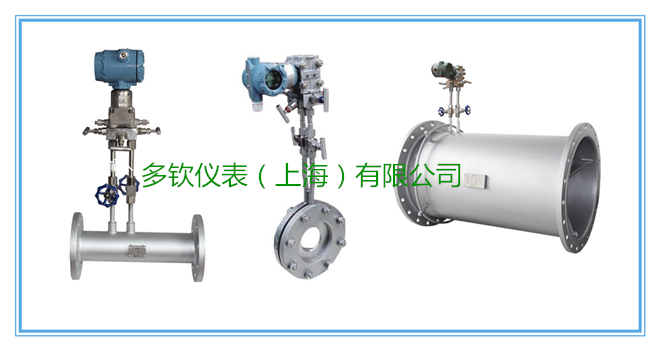

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?差壓式V錐流量計 ?孔板流量計

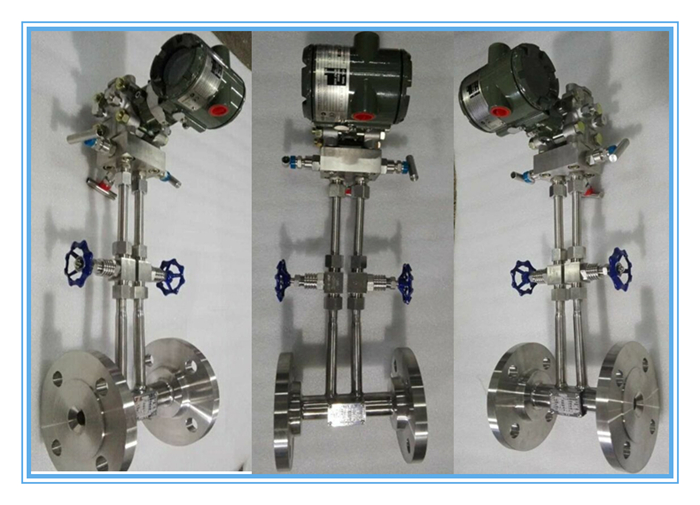

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?差壓式 平衡流量計

對差壓引出管路的要求：

★???引壓管路的內徑與管路長度和介質臟污程度有關，通常在25米以內用內徑為8-12mm的管子。測量煤氣可適當加粗到DN15。

★????測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

★????引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。

★???引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥，在新裝或檢修差壓儀表時應特別注意。

安裝最基本要求：

★???對于新設管路系統，必須先經吹掃管道后再安裝節流裝置。

★??安裝前應仔細核對節流裝置的編號、位號、規格是否與管道口徑、流量范圍、溫度、壓力等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“—”的一端應與流體下游管段連接。

★???節流裝置的中心線應當與管道中心線同軸。

★???對管道的要求：

1、節流裝置前后應配有一段測量管，至少保持前10D、后5D的等徑直管段，以保證測量精度。

2、在節流件前后若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下游5D之后的管路中。

?

關于V錐流量計詳細網頁介紹：http://www.xgtsp.com/chanpin/detail/130

?

高溫蒸汽流量計--差壓式孔板蒸汽流量計

★ ?孔板流量計自從應用在工業領域之后，其應用范圍不斷擴大，原有的產品規格和標準無法更好的適應變化迅速的工業機械的發展，故而孔板流量計的生產研究人員根據各行業的需求開發出了兩種可以適應其需求的孔板流量計，主要包括一體化孔板流量計和智能型孔板流量計兩種。

兩者的區別在于：

1、一體化孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量，孔板流量計節流裝置包括環室孔板，噴嘴等。

2、智能型孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摽装辶髁坑嫴捎孟冗M的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

★??孔板流量計優點

1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；

2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；

3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；

4、檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。

★???孔板流量計缺點

1、測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；

2、范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；

3、有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；

4、壓力損失大；

5、孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；

6、采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。

?

?

關于孔板流量計詳細網頁介紹：http://www.xgtsp.com/chanpin/detail/133

?

?

高溫蒸汽流量計--渦街蒸汽流量計?

渦街流量計常用在溫度低于250度以內的管道中，目前通過技術改進，耐溫也可以達到350°C ，多選用分體式。

?渦街流量計詳細介紹：http://www.xgtsp.com/chanpin/detail/34

?

?
